一、特征及功能
    1.1數據測量和顯示

    同屏顯示實時時鐘，周圍環境的溫度和濕度，以及控制器當前所處的控制狀態。

    1.2人機交互功能
   （1）采用真彩7吋TFT真彩顯示，自動背光控制;
   （2）參數顯示：通過觸摸屏操作，可以輪顯各類參數;

   （3）實時顯示刷新周期為1秒。

    1.3溫濕度控制功能

    CPU通過對環境的溫濕度采集，自動控制5個繼電器（分別接“照明”、“排風扇”、“百葉扇”、“紅外燈”“和加熱絲”）的吸合，實現對環境溫濕度的實時控制。當環境的濕度偏高時，已接到指定繼電器上的“紅外燈”和“加熱絲”會自動運轉，環境溫度升高。當環境溫度偏高時，已接到指定繼電器上的“風機”會自動運轉，加強空氣對流，實現降溫和降低濕度的目的。

    1.4驅鼠功能

    CPU除了控制五個與環境有關的繼電器外，還控制一個接驅鼠器的繼電器，驅除鼠類，防止其破壞電房。

    1.5控制器通訊接口

    控制器獨立的網絡接口，USB接口，標準RS232接口，支持645通訊協議（參見九、串口校時）。

    1.6自動恢復功能和調試維護

    控制器具有自動恢復功能，恢復時間為2S。

    1.7在線升級

    控制器通過RJ45網絡接口鏈接電腦直接下載程序，實現在線升級的功能。

二、主要技術指標
    2.1正常使用條件
    （1）環境溫度：-20℃~+60℃；
    （2）相對濕度：0~95%（無凝露）；
    （3）大氣壓：79.5~106.0kPa（海拔2000m及以下）；

    （4）工作電壓：5V DC。

    2.2極限使用條件
   （1）環境溫度：-40℃~+70℃；

    （2）相對濕度：0~95%（無凝露）。

    2.3運輸、存儲條件
    （1）環境溫度：-40℃~+70℃；

    （2）相對濕度：0~95%（無凝露）。

    2.4測量準確度
    （1）溫度測量：±1%℃；

    （2）濕度測量：±3%RH。

    2.5電氣性能

    2.5.1溫升

    在額定工作條件下，線路和絕緣體的溫升不影響控制器工作。在環境不超過 70℃的條件下，控制器外部表面任意一點溫升不超過 25K，并且各部件不損壞，工作正常，絕緣性均能正常。

    2.5.2絕緣性能

    在正常使用條件下，考慮到可能出現的大氣影響和電壓的改變，控制器能保持足夠的介電性能，可經過經受4kV 沖擊電壓和 2kV 交流電壓實驗，實驗條件下不出現電弧放電或擊穿，并保持?jǐn)?shù)據及程序不改變，準確正常工作。

    2.5.3電磁兼容（EMC）
    2.5.3.1電磁騷擾的抗擾度

    控制器的設計能保證傳導和輻射的電磁干擾以及靜電放電不使中斷損壞或?qū)K端無實質影響，可滿足 IEC61000-4-2：1995、IEC61000-4-3：1995、IEC61000-4-4：1995、IEC61000-4-5：1995電磁兼容性試驗標準要求。

    2.5.3.2無線電干擾抑制

    控制器不產生能干擾其他設備的傳導和輻射的噪聲，滿足 CISPR22：1993《信息處理設備的無線電干擾特性極限值和測量方法》B 級設備實驗標準要求。

    2.5.3.3抗外磁場影響

    在正常工作狀態下，控制器能耐受強度為 0.5mT 的外磁場影響，程序正常運行，內存數據不丟失。

    2.6安全性能
    （1）在正常實驗大氣條件下，絕緣電阻不小于 100MΩ。

    （2）控制器在極限溫度下，能保證正常工作24h，其主要性能應滿足技術要求的有關規定。

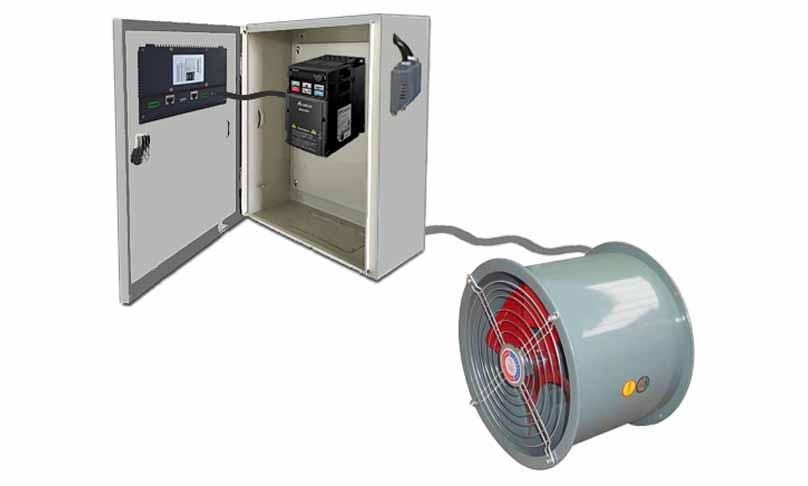

三、HC2020環境控制系統的變頻策略及參數設置

環境溫度越高變頻器輸出頻率越高，風機轉速越大，散熱量隨之增加，環境溫度開始降低，隨著溫度的降低變頻器的輸出頻率開始降低，風機轉速開始降低，最終達到動態平衡。HC2020環境控制器系統的中央處理單元，根據實時采集到的溫度數據，形成溫度變化趨勢數據，依據預置數據和處理邏輯，生成變頻器的實際輸出頻率值，動態調節風機的轉速，在控制環境溫度的基礎上達到減噪節能的目的。

四、規格
    外型尺寸：350×250×150（mm）（長×寬×厚）；
    安裝尺寸：380×180（mm）(長×寬)。
